Електричний п'ятисекційний блок клапанів (Valve Group) — це високоточний вузол розподілу та регулювання потоку робочої рідини, розроблений для використання у складі високоточних систем автоматизованого управління обприскуванням (зокрема CHCNAV SprayX100).

Пристрій забезпечує посекційне відключення штанги обприскувача, точну підтримку заданої норми внесення ЗЗР та рідких добрив незалежно від швидкості руху трактора, а також швидке аварійне або ручне скидання тиску в системі.

Особливості та компоненти вузла

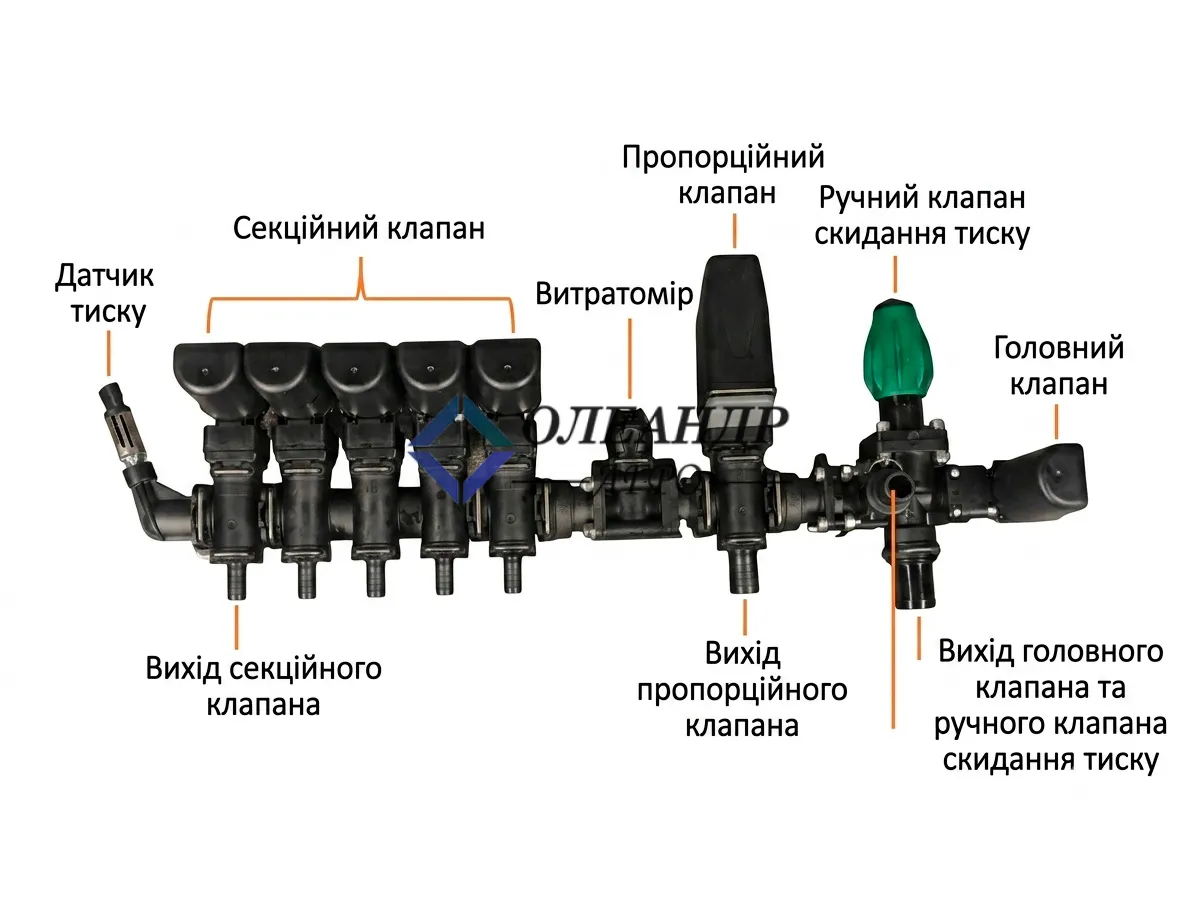

Блок складається з повного комплекту керуючої та вимірювальної арматури:

  1. Секційні клапани (5 секцій): швидкі електроклапани з окремими виходами для точного посекційного ввімкнення/вимкнення подачі рідини на штангу.

  2. Витратомір (Flow Meter): високоточний датчик потоку для постійного моніторингу витрати робочого розчину в реальному часі.

  3. Пропорційний клапан (Proportional Valve): електричний регулювальний клапан для автоматичної підтримки заданої норми виливу.

  4. Головний клапан (Main Valve): загальний запірний клапан подачі розчину до всього блоку.

  5. Ручний клапан скидання тиску (Manual Pressure Relief Valve): регульований запобіжний клапан для налаштування максимального тиску та безпеки системи.

  6. Датчик тиску (Pressure Sensor): аналоговий/цифровий сенсор моніторингу тиску в магістралі.

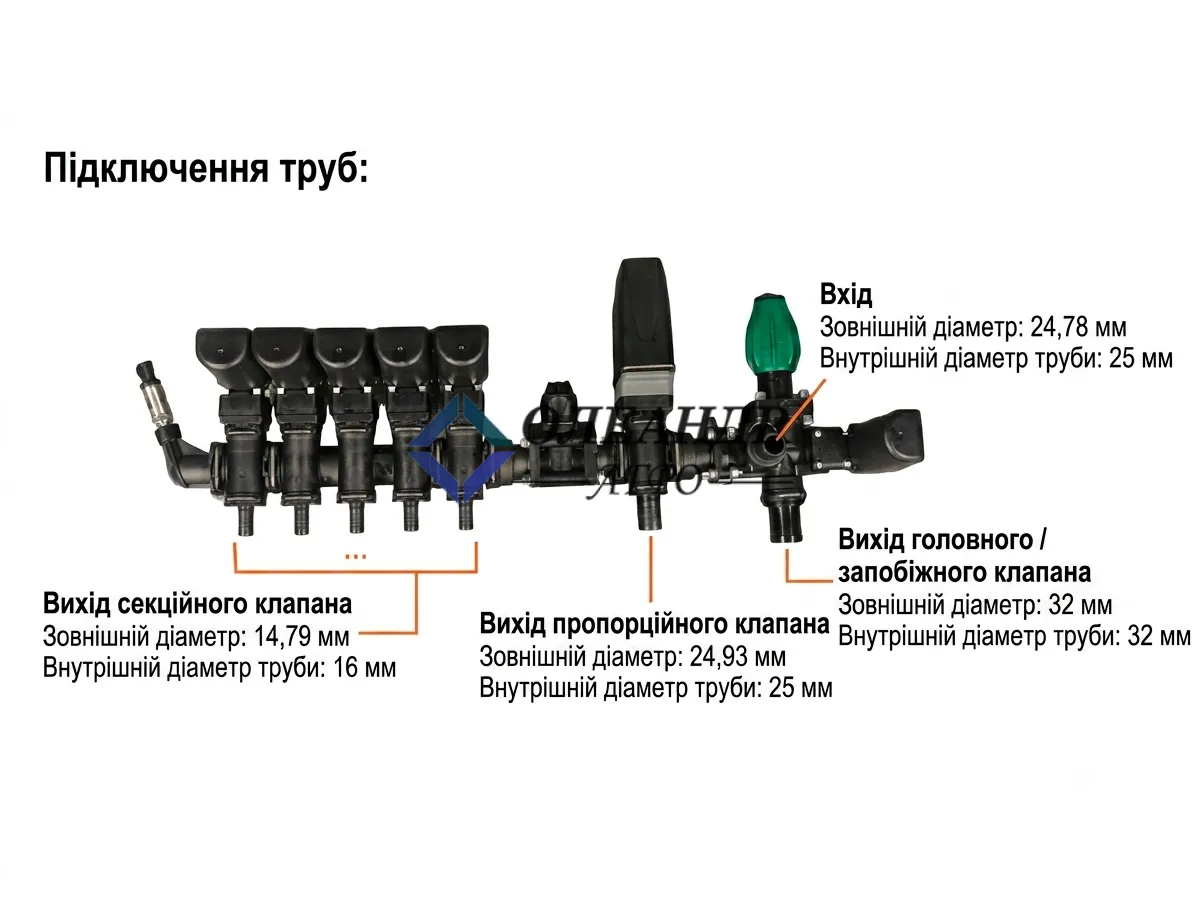

  7. Виходи під шланги: рознесені патрубки підключення секцій, пропорційного та головного/ручного скидання.

Переваги використання

  • Точна норма внесення: пропорційний клапан та витратомір працюють у зв'язці з контролером обприскувача, усуваючи перевитрату ЗЗР.

  • Економія препаратів: миттєве вимкнення окремих секцій запобігає повторній обробці на перекриттях та розворотах.

  • Модульна та надійна конструкція: виготовлений з хімічно стійких матеріалів, розрахованих на агресивне середовище рідких добрив та пестицидів.

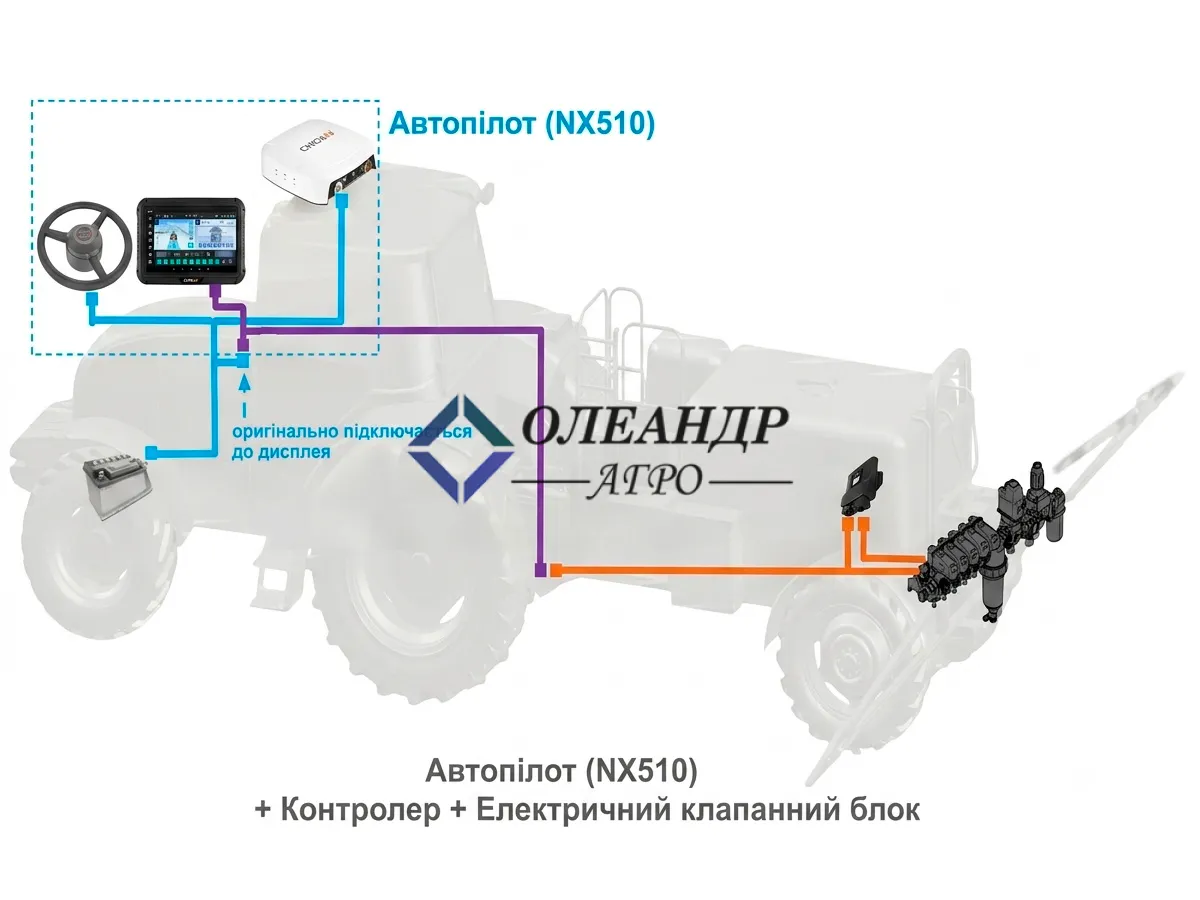

  • Повна інтеграція: сумісний із системами автопілотування та контролерами точного землеробства (CHCNAV NX510 / NX610 / SprayX100).

Технічні характеристики

  • Кількість керованих секцій: 5 секцій

  • Тип керування: Електричне (12 В)

  • Робоче середовище: Водні розчини ЗЗР, рідкі мінеральні добрива (КАС)

  • Призначення: Польові та садові обприскувачі (самохідні та причіпні)

Основні характеристики
Країна походження Китай
Гарантійний термін 1 рік
Тип запчастини Оригінал

Написати відгук

Будь ласка авторизуйтесь або створіть обліковий запис для того, щоб написати відгук.

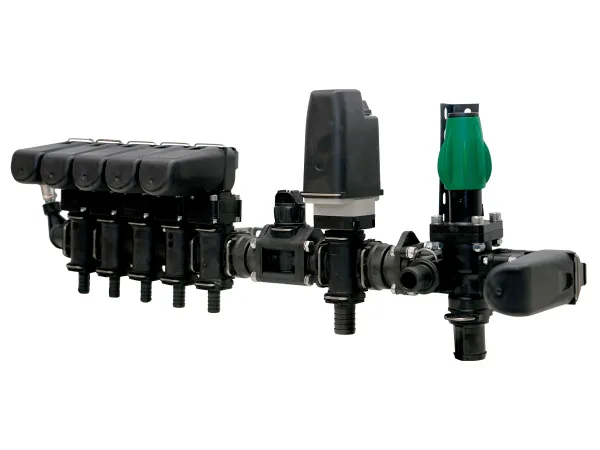

П'ятисекційний блок клапанів обприскувача CHCNAV SprayX100

  • Виробник: CHC Navigation
  • Модель: SprayX100_Valve_Group
  • Наявність: 1
  • Вага товару: 12.3 кг.

    Розміри (ДхШхВ): 81 × 61 × 24 см.

  • Ціна:

    160 650 грн
